Análisis técnico de la arquitectura interna del inversor solar comercial, topología{0}}de doble etapa, eficiencia MPPT de alto-voltaje y dinámica térmica.

Cuellos de botella térmicos y eléctricos en la conversión de energía fotovoltaica comercial

Las instalaciones solares comerciales enfrentan una degradación persistente de los ingresos causada por la reducción de potencia térmica, el desajuste de las cadenas bajo irradiancia variable y altas pérdidas de conmutación a temperaturas elevadas. La falla de los componentes en la etapa de conversión de CC-CA representa más del 40 % de las llamadas de mantenimiento de campo no programadas en proyectos de servicios públicos y comerciales-e-industriales (C&I).

Esta guía analiza la arquitectura a nivel de placa interna-, la dinámica de disipación térmica y la integración del rastreador MPPT de inversores de cadena de alta-eficiencia. Proporciona a los ingenieros de EPC y especialistas en adquisiciones criterios técnicos estrictos para evaluar la confiabilidad de la etapa de potencia, reducir el costo nivelado de energía (LCOE) del sistema y verificar el aseguramiento de la calidad del nivel de los componentes.

Análisis técnico: arquitectura a nivel de placa-y mecanismos centrales

Topología de frecuencia-alta{0}}de doble etapa

Los inversores de cadena de alta-eficiencia utilizan una arquitectura de conversión de energía de-etapa dual. La etapa de refuerzo de CC-CC escala los voltajes de cadena variables hasta un bus de CC de alto-voltaje estable (600 V–900 V), que alimenta la etapa del inversor de CC-CA.

· Semiconductores de potencia: la sustitución de los IGBT antiguos por MOSFET discretos de carburo de silicio (SiC) reduce las pérdidas de recuperación inversa hasta en un 73 %. Los semiconductores de SiC permiten frecuencias de conmutación superiores a 50 kHz, lo que permite el uso de inductores y condensadores de película más pequeños sin aumentar la distorsión armónica total (THD).

· Topología de fijación de punto neutro (NPC) de 3-fase: las topologías NPC de niveles múltiples reducen el estrés de voltaje en los interruptores de alimentación (VDC/2 por dispositivo), minimizando la degradación dV/dt en conexiones de red sin transformador y logrando una eficiencia de conversión máxima del 98,6 %.

Integración MPPT de alto-voltaje con amplia ventana de seguimiento

Las arquitecturas-de doble etapa cuentan con circuitos dinámicos de seguimiento del punto de máxima potencia (MPPT) impulsados ​​por procesadores de señal digital (DSP) de 32 bits:

Amplio rango operativo MPPT: Las ventanas de seguimiento que abarcan de 200 V a 1000 V permiten el inicio temprano-de la mañana y la recolección tardía-de la tarde, extendiendo las ventanas de generación de energía diaria de 45 a 90 minutos.

Enrutamiento MPPT dual/multi-: El seguimiento MPPT de doble-canal aísla las pérdidas de sombreado parciales en cadenas de módulos que no coinciden. La detección de corriente a través de sensores de efecto Hall de bucle cerrado- introduce métricas de voltaje/corriente en tiempo real-en algoritmos de perturbación-y observación (P&O) de alta-velocidad-y-que funcionan a frecuencias de muestreo de 100 Hz.

Arquitectura térmica y de protección reforzada

La acumulación de calor en los semiconductores de potencia duplica las tasas de fallas internas por cada aumento de 10 grados en la temperatura de la unión ($Tj$).

Extrusiones de disipadores de calor de aluminio anodizado-:Los interruptores de alimentación principales se montan directamente en disipadores de calor de aluminio-forjado en frío con geometrías de aletas-que maximizan el área de superficie en un 40 % en relación con las aletas extruidas estándar.

Aislamiento del compartimento sellado:Los diseños internos separan la electrónica de potencia (-componentes que generan calor, como inductores y módulos puente) de la electrónica de control sensible (DSP, controladores de puerta, placas de comunicación). La electrónica de potencia reside en una cámara sellada IP66 enfriada mediante aire forzado, aislando la PCB principal de la acumulación de polvo y el aire ambiente corrosivo.

Protección contra sobretensiones:Los varistores de óxido metálico (MOV) de tipo II (u opcionales tipo I+II) protegen los terminales de CC y CA contra sobretensiones transitorias inducidas por rayos-.

Estándares de la industria e impacto en el retorno de la inversión financiera

Comparación de especificaciones estructurales: inversores de grado estándar e industrial-

Análisis financiero: LCOE y optimización del rendimiento

Para un sistema de tejado comercial de 1 MW que funcione durante un ciclo de vida de 25 años:

Diferencial de rendimiento de eficiencia: Un aumento del 0,8% en la eficiencia de conversión produce aproximadamente 12.800 kWh de generación anual adicional por MW instalado.

Prevención de reducción térmica: Al evitar la reducción de potencia entre 40 grados y 50 grados se recupera hasta el 4 % de la producción de energía perdida durante los meses de mayor irradiancia del verano.

Impacto del LCOE: Los aumentos de rendimiento combinados y los ciclos de reemplazo de componentes reducidos reducen el LCOE general en $0,004/kWh a $0,007/kWh, recuperando la prima de hardware inicial dentro de los 18 meses de operación.

Protocolos de integración de sistemas y control de calidad

Nuestro proceso de fabricación somete todas las unidades de conversión de energía a un proceso de control de calidad de varias fases:

Para integrar proyectos comerciales completos, nuestras plataformas de cadena de alta-capacidad funcionan junto con un equilibrio especializado-de-hardware del sistema, incluidos activos distribuidos de menor-capacidad, como nuestroInversor de red-de 10 kWmodelos para sub-matrices comerciales más pequeñas.

Estándares de cumplimiento

Seguridad y conexión a la red: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

Estándares EMC: EN 61000-6-2, EN 61000-6-4.

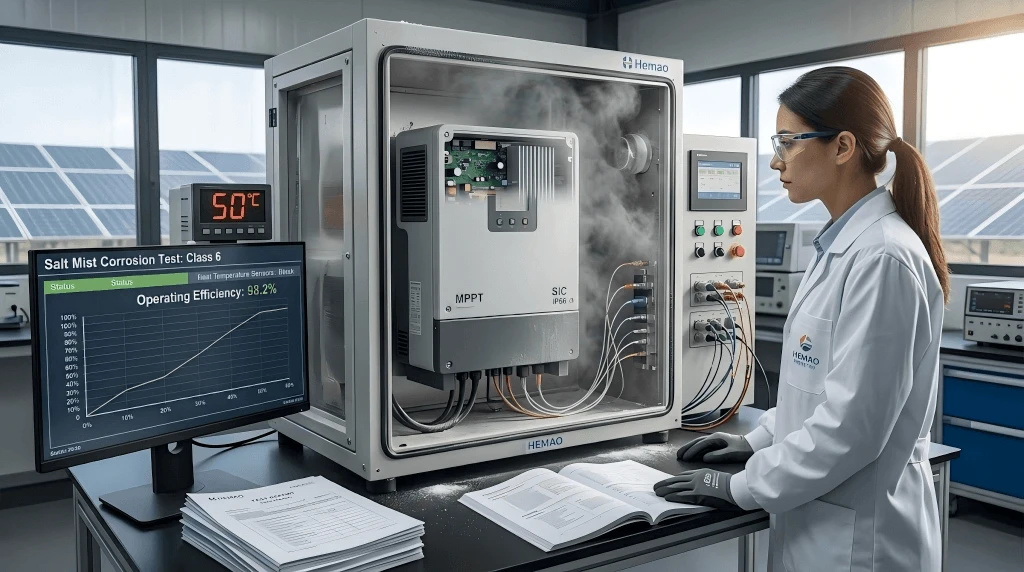

Resistencia ambiental: IEC 60068-2-52 (Corrosión por niebla salina Clase 6), protección IP66 contra la entrada de agua y polvo.

Preguntas frecuentes

P: ¿Cómo previene la arquitectura de refrigeración de doble cámara-fallas de componentes en instalaciones costeras con alto contenido de sal-o humedad?

R: El diseño de cámara dual-separa la PCB de control principal de la zona de disipación térmica de alta-potencia. Los componentes de alto-calor (inductores y disipadores de calor) están alojados en un canal de flujo de aire externo con clasificación IP66, lo que permite que el aire ambiental forzado enfríe las superficies de las aletas. Los circuitos de control sensibles, los controladores de puerta y los condensadores están alojados en un gabinete IP66 sellado separado lleno de nitrógeno seco o sellado contra el intercambio de aire ambiental, lo que elimina la condensación de niebla salina-y la deposición de polvo conductivo en trazas de alto-voltaje.

P: ¿Qué protocolos de protección de tránsito y embalaje se implementan para evitar micro-fracturas en los ensamblajes internos de PCB durante la exportación a granel?

R: Los inversores se empaquetan en cajas de madera tratadas térmicamente-que cumplen con la norma NIMF 15-y revestidas con espuma de mitigación de impactos-de polietileno expandido (EPE) de alta-densidad-adaptada a las dimensiones del chasis. Todos los componentes internos pesados-como inductores magnéticos y condensadores principales-están anclados al marco del chasis principal mediante soportes mecánicos estructurales en lugar de depender únicamente de la retención de juntas de soldadura. Los envíos incluyen sensores de impacto y de inclinación 3D-de un solo uso para realizar un seguimiento de las cargas en tránsito.

P: ¿Cuáles son los parámetros técnicos y los plazos de entrega para las modificaciones OEM de hardware o firmware personalizado?

R: Las personalizaciones a nivel de firmware- (modificación de mapas de registro MODBUS RTU/TCP, ajuste de umbrales de disparo de sobre-voltaje o integración de perfiles de soporte de red- personalizados) tienen un ciclo de validación de 14 días hábiles. Las modificaciones a nivel de hardware-(revestimientos de gabinete personalizados, configuraciones de conectores de CC modificadas o geometrías de disipadores de calor-personalizadas) siguen un cronograma de desarrollo de 6 a 10 semanas, que incluye modelado térmico completo, producción de prototipos y pruebas de aceptación de fábrica (FAT).

Póngase en contacto con nuestro equipo de ingeniería para obtener un diseño personalizado del sistema fotovoltaico de 5 kW y una cotización detallada de la lista de materiales en un plazo de 48 horas.
