Garantizar la seguridad del sistema de gestión de baterías (BMS) en paquetes LiFePO4
Una guía técnica sobre la seguridad de LiFePO4 BMS, que cubre el equilibrio activo, la gestión térmica, el diagnóstico a nivel de celda-y el cumplimiento internacional.
El despliegue de sistemas de almacenamiento de energía (ESS) de fosfato de hierro y litio (LiFePO4) en los sectores comercial e industrial (C&I) enfrenta estrictos requisitos de límites operativos. Si bien la química LiFePO4 exhibe una estabilidad térmica inherente en comparación con las variantes de níquel-manganeso-cobalto (NMC), el desequilibrio celular absoluto, la propagación térmica y las fallas en la topología de control aún amenazan la longevidad de los activos.
Una sola celda que funciona fuera de su ventana de voltaje óptima (2,5 V a 3,65 V) puede inducir una degradación localizada, reduciendo la capacidad utilizable del paquete hasta en un 35 % en 1500 ciclos. Además, un monitoreo térmico inadecuado corre el riesgo de eventos de calentamiento localizados, lo que lleva a disparos inesperados del sistema y tiempos de inactividad.
Para proteger-el costo nivelado de almacenamiento (LCOS) a largo plazo, los contratistas de EPC y los gerentes de proyectos requieren arquitecturas sólidas de sistemas de administración de baterías (BMS) de múltiples-capas. Este análisis describe los mecanismos de control principales, las topologías de equilibrio y los protocolos de diagnóstico esenciales para la estabilidad del paquete LiFePO4 de grado de utilidad-.
Análisis técnico: arquitectura y mecanismos de seguridad básicos

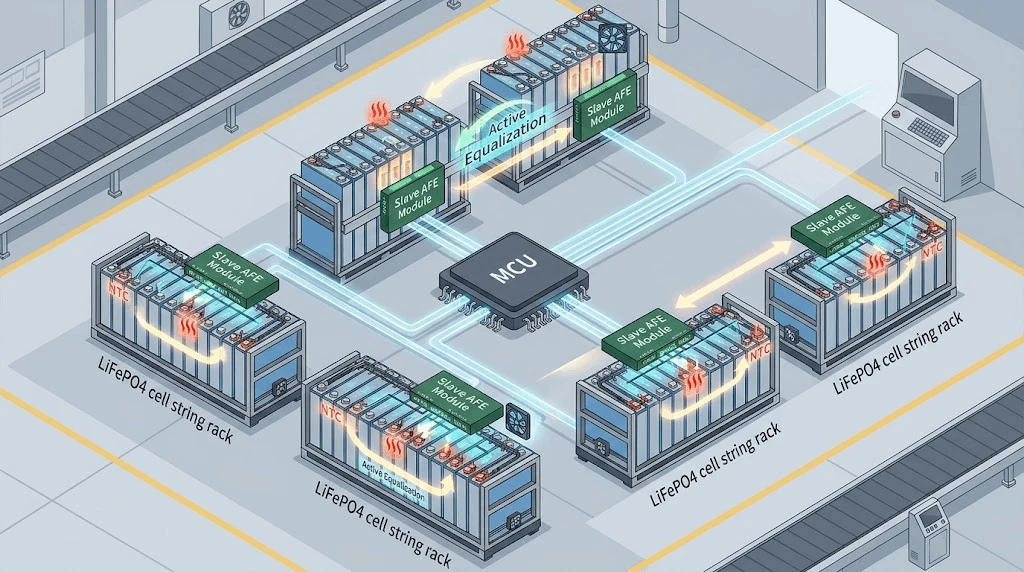

Un BMS resistente se basa en una arquitectura maestra-esclava distribuida. Los circuitos integrados analógicos frontal-End (AFE) monitorean directamente los grupos de celdas y pasan la telemetría a la MCU central a través de interfaces de bus CAN aisladas.
1. Monitoreo de voltaje de nivel de celda-y calibración de umbral
La detección de voltaje de precisión requiere canales AFE dedicados con una tolerancia de señal de < ±2 mV. Las curvas de descarga estándar de LiFePO4 presentan una meseta de voltaje extremadamente plana entre el 30% y el 80% del estado de carga (SOC), lo que hace que los métodos de voltaje de circuito abierto-(OCV) sean insuficientes para estimar el estado. Un BMS de alto-grado combina el conteo de Coulomb con algoritmos de filtro de Kalman extendido (EKF) para rastrear el SOC con precisión dentro de ±2. Los umbrales de los parámetros de protección deben aplicarse por hardware-en la capa AFE para garantizar la ejecución independientemente de la latencia del firmware de la MCU:
Sobre-corte de voltaje (OVC):3,65 V (nivel de celda) / Retardo:<10 ms
Sobre-Recuperación de voltaje: 3.45V
En-Corte de voltaje (UVC):2,50 V (nivel de celda) / Retardo:<10ms
En-Recuperación de voltaje:2.80V
2. Topologías de equilibrio de células activas
Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), se requiere equilibrio activo.
Los sistemas activos utilizan convertidores CC-CC bidireccionales o redes de conmutación capacitiva para transferir carga desde celdas de voltaje más alto- a celdas de voltaje más bajo-durante los ciclos de carga y descarga. Al permitir el equilibrio de corrientes entre 2 A y 5 A, las topologías activas mitigan la pérdida de capacidad debido a la variación de capacidad en grandes cadenas de celdas, lo que mejora el rendimiento de energía utilizable durante el ciclo de vida de los activos.
3. Gestión térmica y diagnóstico predictivo
La variación de temperatura en un módulo no debe exceder los 3 grados. El BMS utiliza termistores de coeficiente de temperatura negativo (NTC) configurados en una proporción mínima de 1 sensor por 4 celdas en serie, además de sondas adicionales conectadas a los MOSFET de alimentación y las barras colectoras principales.
El firmware integrado calcula continuamente los gradientes térmicos dT/dt. Si la tasa de cambio de temperatura de una celda localizada excede 1 grado/min, el sistema activa alertas de diagnóstico antes de alcanzar los límites de temperatura excesiva-absoluta (carga de 55 grados/descarga de 60 grados).
Estándares de la industria e impacto en LCOS
La selección de un BMS de grado industrial- altera directamente las finanzas del proyecto al ampliar el rendimiento del ciclo de vida y reducir los gastos operativos (OpEx).
|
Parámetro/Característica |
BMS comercial estándar |
Arquitectura BMS industrial avanzada |
|
Arquitectura de equilibrio |
Pasivo (50 mA-100 mA) |
Activo bi-direccional (2 A-5 A) |
|
Precisión de detección de voltaje |
±10mV |
±2mV |
|
Protocolos de comunicación |
RS485 básico |
Bus CAN dual/Modbus TCP/SNMP |
|
Tiempo de reacción a fallos |
<100 ms |
<2 ms (Hardware Interrupt) |
|
Relación de detección térmica |
1 sonda por 16 celdas |
1 Sonda por 4 Celdas + Monitoreo de Barras |
|
Ciclo de vida del diseño |
3000 ciclos (80 % SOH) |
6000 a 8000 ciclos (80% SOH) |
Análisis de impacto LCOS
Al mantener el desequilibrio de las celdas por debajo de 10 mV durante una vida útil de 8000-ciclos, un BMS de equilibrio activo-evita el apagado prematuro de la cadena causado por celdas aisladas de bajo voltaje. Esta capacidad reduce el costo nivelado de almacenamiento (LCOS) al:
· Preservación de la capacidad utilizable:Previene el efecto del "eslabón más débil", manteniendo la capacidad de la cadena cerca de las clasificaciones nominales.
· Ciclos de reemplazo reducidos:Extiende la vida útil general del paquete más allá de los 10 años sin necesidad de reemplazar -módulos de celdas de mitad de vida.
Integración y compatibilidad del sistema

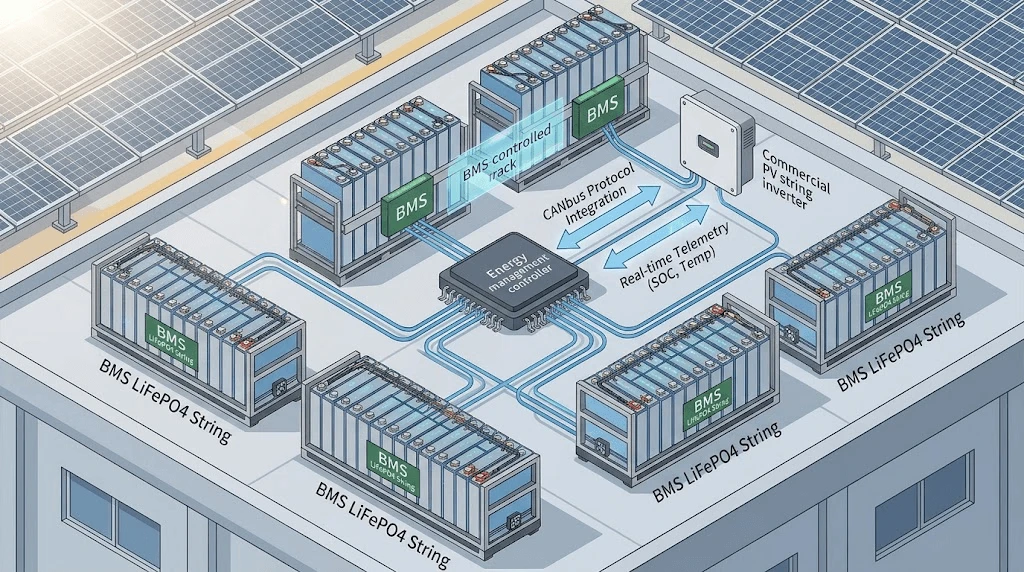

Un BMS compatible debe interactuar perfectamente con los sistemas de conversión de energía (PCS) y los controladores de carga solar.
Al implementar soluciones de almacenamiento comercial como elMódulo de almacenamiento de energía de 25,6 V y 100 Ah, las comunicaciones industriales dependen de protocolos Modbus RTU y CAN bus 2.0B de baja-latencia. El BMS transmite límites operativos dinámicos al inversor en tiempo real:
Límite de corriente de carga (CCL):Ajustado dinámicamente en función del voltaje máximo de la celda y la temperatura interna.
Límite de corriente de descarga (DCL):Ajustado según el voltaje mínimo de la celda, la temperatura y el SOC actual.
Esta comunicación de bucle cerrado- obliga al inversor a acelerar la salida antes de que se superen los límites térmicos o de voltaje, lo que evita apagados bruscos del sistema bajo perfiles de carga pesada.
Control de calidad y cumplimiento global
La garantía de seguridad industrial requiere el cumplimiento verificado de los estándares de prueba globales.
UL 1973:Norma de seguridad para baterías utilizadas en aplicaciones estacionarias. Verifica la integridad estructural, la contención de la celda y la seguridad eléctrica en condiciones de falla.
CEI 62619:Exige pruebas de seguridad funcional para baterías de litio industriales, incluidas pruebas de propagación térmica incontrolable y comprobaciones de seguridad del software de la unidad de control.
ONU 38.3:Pruebas de seguridad en el transporte, incluida simulación de altitud, choque térmico, vibración, impacto, cortocircuito externo y descarga forzada.
El control de calidad de fabricación debe incorporar pruebas automatizadas de final-de-línea (EOL). Cada placa BMS se somete a una verificación de protección contra cortocircuitos-, comprobaciones de calibración en todos los canales de medición y acondicionamiento de combustión-en condiciones térmicas elevadas (50 grados) antes del ensamblaje final.
Preguntas frecuentes
1. ¿Cómo previene el BMS la propagación descontrolada térmica en condiciones de cortocircuito-?
El BMS utiliza una estrategia de defensa de dos-niveles: las interrupciones de hardware de cortocircuito primario-activan desconexiones de interruptores/MOSFET de estado sólido-sólidos- ultrarrápidas en < 100 microsegundos cuando se superan los umbrales actuales. Si utiliza un relé mecánico o una topología de contactor, los fusibles semiconductores ultra-rápidos proporcionan un aislamiento físico secundario. Además, el firmware de control monitorea los vectores dT/dt para detectar cortocircuitos internos antes de que se produzca la ventilación del gas o la propagación térmica.
2. ¿Cuáles son los requisitos de logística y seguridad para enviar paquetes de LiFePO4 de alta-capacidad al extranjero?
Todos los paquetes deben estar certificados según la normativa ONU 38.3 y enviarse en un estado de carga (SOC) entre el 30% y el 50%. Los paquetes requieren embalaje de riesgo certificado por la ONU-(mercancías peligrosas Clase 9) con aislamiento interior reforzado, protección de terminal de cortocircuito-y envoltura interior sellada contra la humedad-. El BMS debe configurarse en un "Modo de suspensión profunda" de bajo consumo-durante el tránsito para limitar la autodescarga a <0,5 % por mes.
3. ¿Cuáles son los límites para las adaptaciones de firmware OEM/ODM BMS personalizadas para protocolos de inversor específicos?
Los límites de personalización incluyen la modificación de las estructuras de trama CANbus/RS485, la asignación de direcciones de registro Modbus personalizadas, el ajuste de algoritmos de cálculo dinámicos de SOC/SOH y la configuración de curvas de disparo de temperatura/voltaje personalizadas. Las modificaciones de la capa física permiten opciones entre conmutación MOSFET de estado sólido- o circuitos controladores de contactores externos basados en los límites de voltaje del sistema (hasta 1000 VCC). El plazo de ingeniería estándar para las adaptaciones del protocolo de firmware suele ser de 2 a 3 semanas.
